El aleación se trató con calor a tres afecciones de temperamento diferentes:
solubilización (s): 965 ºC durante 1 hora seguidas de apagado de petróleo.
ii.
-&#
---
&#--
------
. .
iii.

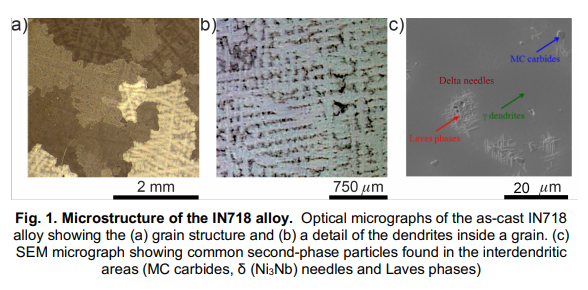

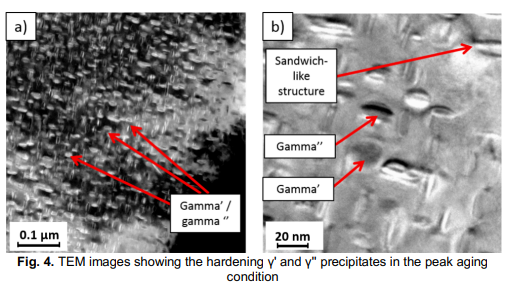

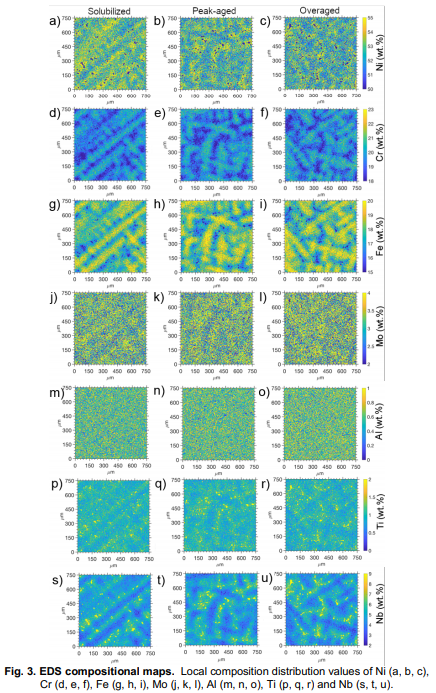

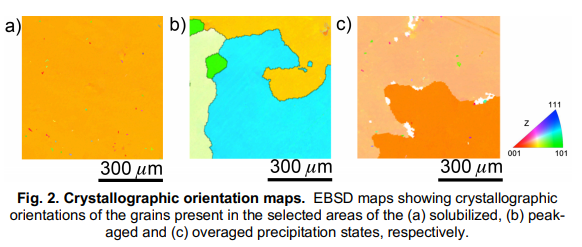

\\niii (O): después de la precipitación del envejecimiento máximo, 800 ºC durante 36 h seguido de enfriamiento del horno. \\n \\n \\n \\ micrografíasnópticas del Cast Inconel ™ 718 La aleación se presentan en la FIG. 1A y B. La microestructura se caracterizó por granos irregulares grandes en el rango de tamaño del milímetro. Como se produce típicamente durante la solidificación, cada grano se desarrolla por el crecimiento dendrítico, dejando atrás las regiones interdedríticas decoradas por partículas de segunda fase gruesa, principalmente Δ (NI3NB), carburos MC y fases de laves, como se muestra en la FIG 1C. Las fracciones de volumen de los carburos de MC, las fases de laves y las agujas δ fueron del 1,3%, el 0,6% y el 4,4%, respectivamente. El espaciado secundario del brazo de dendrita fue de 157 μm ± 23 μm. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n 'área de medición En cada condición de temperamento, de tamaño 640 μm x 640 μm comprendió uno o un Pocos granos, como se muestra en los mapas EBSD de la FIG 2.A, B y C para los estados de precipitación solubilizada, pico \\nágico y peinado, respectivamente, dónde \\n \\ N101; el código de color indica la dirección cristalográfica de la superficienormal en cada caso. \\n \\n \\n \\n \\n \\n \\ Ndue a las diferentes velocidades de difusión de cada elemento químico, se espera que segregaciones químicas en el material fundido en la dendrita escala. HIGO. 3 muestra los mapas de composición en las tres áreas representativas para los siete elementos de aleación más importantes de esta aleación: NI, CR, FE, MO, AL, TI y NB. Los mapas muestran que NI presentó una leve segregación hacia los espacios interdedríticos y que estaba ausente de las segundas partículas \\nPhase que se encuentran en las áreas interdedríticas. Por otro lado, dado que la difusión de CR y FE es más lenta que otros elementos [7,8], tendían a ser localizados en la región central de las dendritas. En el caso de MO y AL, su contenido fue menor que los otros elementos y se distribuyó de manera homogénea a lo largo de las diferentes características de la microestructura. Por el contrario, TI segregó fuertemente a las áreas interdedríticas, participando en la formación de las segundas partículas de fases presentes en estas regiones, principalmente carburos de MC. Finalmente, NB se segregó hacia la región externa de las dendritas, en el área interdedrítica y las segundas partículas \\nPhase. Como resultado, y a pesar de que el contenido promedio de NB fue de 5,1% en peso, el contenido de NB delnúcleo de dendrita fue tan bajo como 2 WT.%, Mientras que losniveles de NB en las regiones interdedríticas, alejadas de las segundas partículas \\ NPHASE, alcanzado el 8% en peso. Las fases de laves y las agujas δ aparecieron como islas que contienen alrededor de 25% en peso.% NB. No hay diferencias significativas en términos de segregación química fueron encontrados con condición de endurecimiento, lo que indica que las temperaturas y tiemposno eran altos o el tiempo suficiente, respectivamente, para homogeneizar la composición química. \\ N \\n \\n \\n \\n \\n \\nFinally , los precipitados en la condición envejecida pico se caracterizaron por TEM. La matriz de aleación comprende una fase FCC � que consiste en una solución sólida basada en NI. La matriz � se ve reforzada por una fase FCC � 'intermetálica con composición NI3 (TI, AL) y una fase BCT �' 'con la composición NI3NB formada durante el envejecimiento [9]. Fig. 4 muestra las imágenes de TEM de la muestra en la condición pico envejecida en diferentes magnificaciones. Los precipitados de � '' exhiben una forma de disco alargada, dónde \\ N \\ N \\ N101; como los precipitados � 'son casi esferoidales. Ambos tenían un tamaño promedio de 20nm. La presencia de precipitados complejos compone de dos media \\nspheroidal 'partículas intercalada una '' disco \\ Nshape precipitado también se pudo observar, como se muestra en la Fig. 4b. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n Propiedades mecánicas La dureza (H) y los mapas del módulo (ER) de la dureza (H) y la reducción del módulo de elástico para el estado de precipitación precipitados en Peakilized, Peak-Nage y OPEED se muestran en la FIG. 5 A \\ NC y D \\ NF, respectivamente. Los valores de dureza promedio, sin considerar las partículas de la segunda fase, fueron 4.7, 7.8 y 6.2 GPA para el genio solubilizado, pico \\nágico y peinado, respectivamente. Sin embargo, los valores de dureza mostraron un gradiente fuerte en la escala de dendrita, con valores más bajos dentro de losnúcleos de dendrita que tienden a aumentar hacia las regiones interdedríticas (Fig. 5.A \\ NC). La diferencia de dureza entre elnúcleo de dendrita y la región interdedrítica \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n. Además, las segundas fases ubicadas en los espacios interdedríticos, principalmente carburos de MC, presentaron los valores de dureza más altos (hasta 30 GPA). \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
